精密车削加工粉末冶金零件:

　　1，高硬度铸铁/铸钢的加工,如:高铬铸铁、白口铸铁、镍硬铸铁等合金铸铁；高锰钢等耐热耐磨钢的高硬度粗加工和精加工【可拉荒粗车有夹砂、气孔的铸件毛坯】

　　2，热处理后的高硬度工件加工,如:淬硬轴承钢、渗碳钢、氮化钢、工具钢、模具钢热后硬切削，可断续切削【可背吃刀量ap≤7.5mm大余量加工HRC45-HRC79硬度】

　　3，其他难切削材料类：高温合金、粉末冶金，难熔合金如碳化钨，镍基，钴基合金等的加工【可订做非标，来图来样加工】

　　4，普通灰口铸铁、珠光体球墨铸铁的高速切削【刀具寿命是合金刀具寿命的10-20倍】

精密车削加工粉末冶金零件

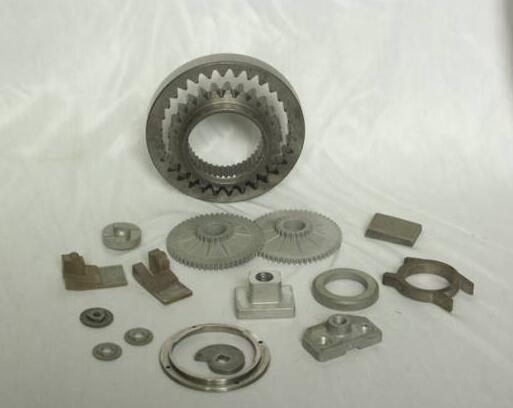

　　精密车削粉末冶金零件

　　使用粉末冶金(P/M)工艺制造用于汽车动力系应用的零件在持续增长。用P/M工艺制造的元件有许多重要独特的优点。故意留在这些零件里的残余多孔结构对于自润滑和隔音有好处。使用P/M技术可以生产用传统铸造工艺很难或不可能制造的复杂合金。用这样的技术制造的零件的加工量通常很少甚至没有，这使它们更便宜而且在材料方面浪费更少。但是不幸的是在这些零件特性商业上吸引力的背后它们难以加工。


　　虽然P/M工业的初衷之一是消除所有的加工，但是这个目标还没有达到。大多数的零件是‘接近最终形状’，一定需要某种精加工。然而和铸件和锻件相比，从P/M零件上去除的少量材料是典型地很耐磨。

　　刀具寿命遭到多孔结构的损害，而多孔结构是使P/M零件有各种广泛应用的特性之一。多孔结构能储油且隔音，但也产生微观上的断续切削。当往从孔到固体颗粒往复移动时刀尖持续地受冲击。这能导致很小的疲劳破裂变形和沿切削刃的细小切屑。更糟糕的是，颗粒通常极硬。即使测到的宏观硬度在洛氏20~35度之间，但组成零件的颗粒个体会高达洛氏60度。这些硬颗粒导致严重而快速的刃口磨损。很多P/M零件是可热处理的。热处理后它们更硬更强。最后，由于烧结和热处理技术和使用的气体，表面会含硬且耐磨的氧化物和/或碳化物。

　　性能

　　包括可加工性在内的P/M零件的大部分性能不仅和合金化学成分相关而且和多孔结构的水平相关。许多结构零件含孔率多达15%~20%。用作过滤装置的零件的含孔率可能高达50%。在系列的另一端，锻造或HIP(热离子压铸)零件含孔率1%或更少。这个较后的材料在汽车和飞机应用里正变得特别重要，因为它们获得更高的强度水平。

　　P/M合金的抗拉强度、韧性和延展性随着密度的增加都会增加。也许是以外地，可加工性也提高了。这是因为多孔性对刀尖有危害作用。

　　含孔率水平的增加提高零件的隔音性能。标准零件普遍的阻尼振荡在P/M零件里减少。这对机床、空调吹风管和气动工具很重要。含孔率高对自润滑齿轮也是必要的。

　　加工难点

　　虽然P/M工业不断发展中的目标之一是消除机加工，而且P/M工艺的一个主要的吸引力是只需少量的加工，但是很多零件仍然需要后处理获得精度或更好的表面光洁度。不幸的是加工这些零件是极其困难的。碰到的多数麻烦是由多孔性引起的。

　　多孔性导致刃口的微观疲劳。切削刃在切入切出，它从颗粒和孔之间通过。重复的小冲击导致产生切削刃上的小裂缝。这些疲劳裂纹增长直至切削刃微崩。这种微崩通常很细小，通常表现为正常的磨料磨损。

　　多孔性还降低P/M零件的热导性。其结果是切削刃上的温度很高并会引起月牙洼磨损和变形。内部相连的多孔结构提供切削液从切削区域排出的通路。这会引起热裂纹或变形，在钻削里尤其重要。

　　内在的多孔结构引起的表面面积增加还允许在热处理时发生氧化和/或碳化。象先前提到的那样，这些氧化物和碳化物很硬很耐磨。

　　多孔结构也给出零件硬度读数的失效这一点极其重要。当有意去测一个P/M零件的宏观硬度，它包含孔的硬度的因素。多孔结构导致结构的倒塌，得出相对较软零件的错误印象。颗粒个体要硬很多。象上面描述的，区别是戏剧性的。

　　粉末冶金零件里夹杂物的存在也是不利的。加工中，这些颗粒会从表面拉起，当它从刀具前面擦过时在零件表面上形成擦伤或划痕。这些夹杂物通常很大，在零件表面留下可见的孔。

　　碳含量的参差导致可加工性的不一致。例如，FC0208合金碳含量在0.6%到0.9%之间。一批含碳量0.9%的材料相对较硬,导致刀具寿命差.而另一批含碳量0.6%的材料得到极好的刀具寿命.两种合金都在允许范围之内。

　　最终的加工问题和发生在P/M零件上的切削类型相关。由于零件接近最终形状，通常切深很浅。这需要自由切削刃。在切削刃上的积屑瘤经常导致微崩。

粉末高温合金的切削性能

       加工铁基粉末合金材料的专用合金刀片粉末高温合金具有组织均匀、晶粒细小、屈服强度高、抗疲惫性能好等优点，但是由于其中含有很多（如铬、钴、钼、铌、镍、铁、钽等）高熔点合金元素且g相含量高，使得粉末高温合金得到很大的强化效应，在一定的温度范围内，随温度升高，其硬度反而有所进步，由于其材料本身的化学成分及独特的多孔性结构，在较小的面积内其硬度值也有一定的波动。即使测得的宏观硬度为20~35HRC，但组成零件的颗粒硬度会高达60HRC，这些硬颗粒会导致严重而急剧的刃口磨损，因此粉末冶金高温合金是典型的难加工材料。

刀具切削试验

      立方氮化硼（CBN）刀具材料是用六方氮化硼（白石墨）为原料，经高温高压烧结而成的无机超硬材料。制造方法为：可做成整体的圆柱形烧块，或在碳化钨硬质合金基体上烧结成0.5mm厚的复合刀片。立方氮化硼刀具可用金刚石磨轮磨出新的几何角度。由于立方氮化硼有很高的硬度和耐磨性、很高的热稳定性、优良的化学稳定性，适合于难加工材料的切削加工，尤其是粉末高温合金,,的高速切削加工。

       以上就是精密车削加工粉末冶金零件，希望这篇文章对广大的朋友们有帮助。如果有朋友对加工中心有需要，欢迎致电高瑞数控客服热线13656237188，网址：www.ghrein.com.cn/我们将会为您推荐合适客户的卧式加工中心。
